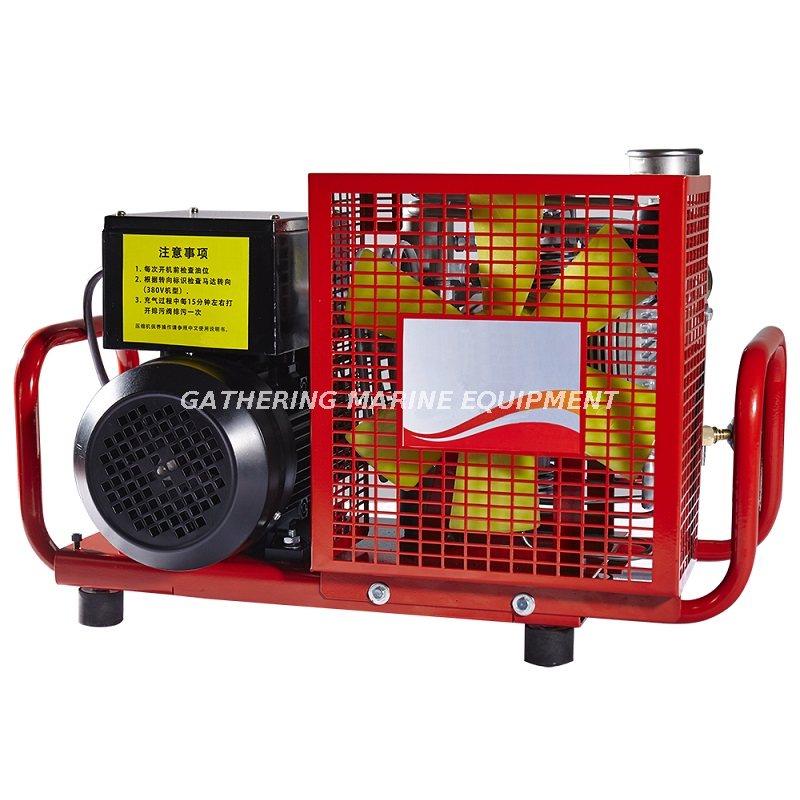

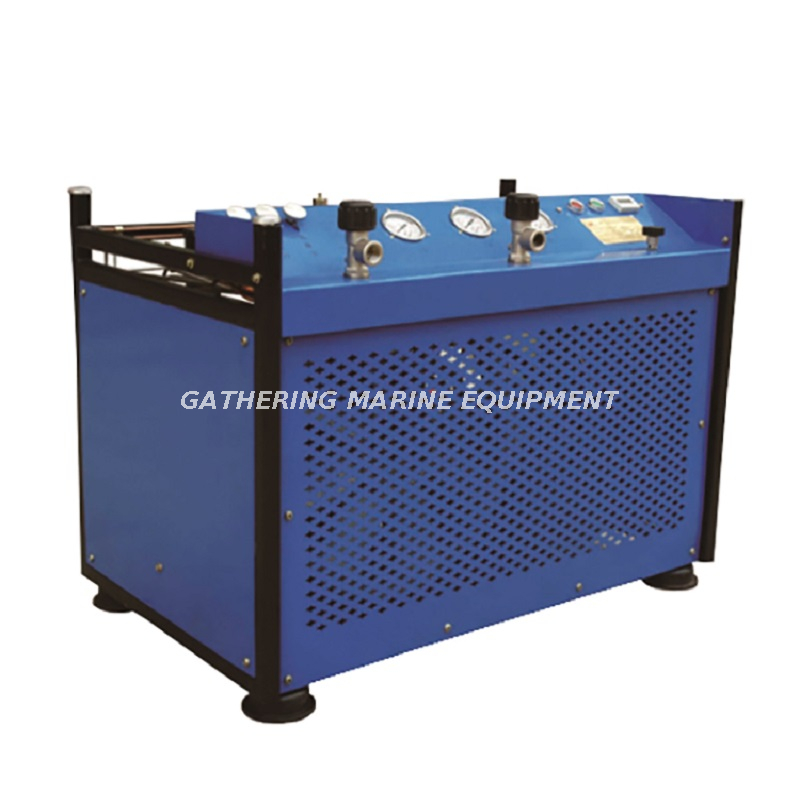

Compresseur d'air 300Bar pour le remplissage d'air SCBA EEBD

Soupapes de sécurité
Les soupapes de sécurité sont préréglées lors du montage du compresseur et évitent qu'il ne soit endommagé  en  cas  de  dysfonctionnement  . La pression  maximale  , en  fonction  de  la  vanne  , est la suivante :  Soupape
de  sécurité  1er  étage                                           3,5Bar-(50PSI)
Soupape  de sécurité  2ème  étage                                          13Bar-(190PSI)
Soupape  de sécurité  3ème  étage                                           65Bar-(940PSI) Soupape
de sécurité  4ème  étage  ou  vanne  finale                                225Bar-(3200PSI)/300Bar-(4300PSI)/330Bar-(4700PSI)

Principales parties du compresseur d'air

1 Châssis
2 Manomètre
3 Tuyau
4 Vanne de remplissage
5 Moteur à combustion interne
6 Compresseur
7 Bouchon de remplissage d'huile
8 Filtre à air
9 Grille de sécurité
10 Dispositifs anti-vibrations
11 Ventilateur de refroidissement
12 Courroie
13 Filtre à air à charbon actif / tamis moléculaire
14 Moteur électrique
15 Réservoir de carburant
16 Filtre à air du moteur à combustion interne
17 Tuyau d'échappement du moteur à combustion interne
18 Soupape de sécurité
19 Évacuation des condensats
20 Séparateur de condensats
